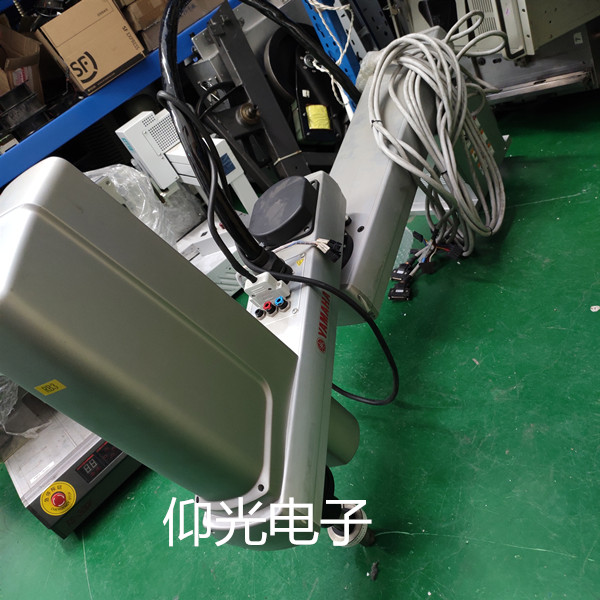

YAMAHA機器人RCX340控制器報警故障維護

品牌：雅馬哈

上架時間：2021-11-29 發布者：mzx

產品描述：YAMAHA機器人RCX340控制器報警故障維護伺服－ 001 操作面板緊急停止 SRVO － 001 Operator panel E-stop ［現象］按下了操作箱／操作面板的緊急停止按扭。 SYST-067 面板 HSSB 斷線報警同時發生，或者配電盤上的 LED（綠色）熄滅時，主板（JRS11）－配電盤（JRS11）之間的通信有異常，可能是因為電纜不良、配電盤不良、或主板不良。

立即咨詢

YAMAHA機器人RCX340控制器報警故障維護
伺服－ 001 操作面板緊急停止
SRVO － 001 Operator panel E-stop
［現象］按下了操作箱／操作面板的緊急停止按扭。
SYST-067 面板 HSSB 斷線報警同時發生，或者配電盤上的 LED（綠色）熄滅時，主板（JRS11）
－配電盤（JRS11）之間的通信有異常，可能是因為電纜不良、配電盤不良、或主板不良。
(注釋)
［對策 1］解除操作箱／操作面板的緊急停止按扭。
［對策 2］確認面板開關板（CRM51）和緊急停止按扭之間的電纜是否斷線，如果斷線，則
更換電纜。
［對策 3］如果在緊急停止解除狀態下觸點沒有接好，則是緊急停止按扭的故障。逐一更換開關單元或操作面板。
［對策 4］更換配電盤。
［對策 5］更換連接配電盤（JRS11）和主板（JRS11）的電纜。
在采取對策 6 之前，完成控制單元的所有程序和設定內容的備份。［對策 6］更換配電盤。
（注釋）SYST-067 面板 HSSB 斷線報警同時發生，或 RDY LED 熄滅時，有時會導致下面的報警等同時發生。（參閱示教操作盤的報警歷史畫面）
伺服-001 操作面板緊急停止
伺服-004 柵欄打開
サーボ-007 外部緊急停止
伺服-204 外部（SVEMG 異常）緊急停止
伺服-213 保險絲熔斷（面板 PCB）
伺服-280 SVOFF 輸入
伺服－ 002 示教操作盤緊急停止
SRVO － 002 Teach pendant E-stop
［現象］按下了示教操作盤的緊急停止按扭。
［對策 1］解除示教操作盤的緊急停止按扭。
［對策 2］更換示教操作盤。
伺服－ 003 緊急時自動停機開關
SRVO － 003 Deadman switch released
［現象］在示教操作盤有效的狀態下，尚未按下緊急時自動停機開關。
［對策 1］按下緊急時自動停機開關并使機器人操作。
［對策 2］更換示教操作盤。
